Quale quadro elettrico scegliere per il tuo cantiere?
ciao, se ti stai chiedendo quale sia il miglior quadro da cantiere ASC beh la risposta è "dipende"...
Dipende dalle tue esigenze e dalle esigenze del tuo cantiere, nelle prossime righe andiamo a vedere insieme quali sono le principali differenze e quale scelta fare in base ad esse.
Nel mondo della costruzione e del lavoro su cantiere, l'elettricità è diventata una risorsa fondamentale. I quadri elettrici, o quadri di distribuzione, svolgono un ruolo cruciale per garantire lo svolgimento dei lavori in modo efficiente all' interno del cantiere, noi di Elettrowatt ci teniamo a spiegarvi le differenze tra i diversi quadri elettrici per aiutarvi a fare una scelta più consapevole.
La prima grande differenza la troviamo tra i quadri da cantiere portatili e i quadri di distribuzione permanenti:
Quadri elettrici temporanei
I quadri elettrici temporanei sono utilizzati in cantieri in fase di costruzione e ristrutturazioni, chiamati anche quadri elettrici portatili, in quanto sono facili da spostare da una parte all'altra del cantiere in base alle esigenze. Sono dotati di prese multiple che possono variare anche l'amperaggio in quanto i macchinari possono richiedere maggiore potenza, ma ricordiamo che tutte le apparecchiature sono dotate delle giuste protezioni nelle tensioni.
Quadri elettrici permanenti
I quadri elettrici permanenti sono installati negli edifici una volta finiti i lavori, questo genere di apparecchiature vengono solitamente utilizzati in uffici, fabbriche e catene di montaggio che richiedono una corrente costante sulle proprie attrezzature e si tratta di strumentazione più complesse rispetto ai quadri elettrici menzionati prima in quanto possono essere dotati di sistemi di backup, e generatori di emergenza.
La seconda differenza sostanziale sta nell'alimentazione che porta la corrente al quadro:
Cavo con Spina:

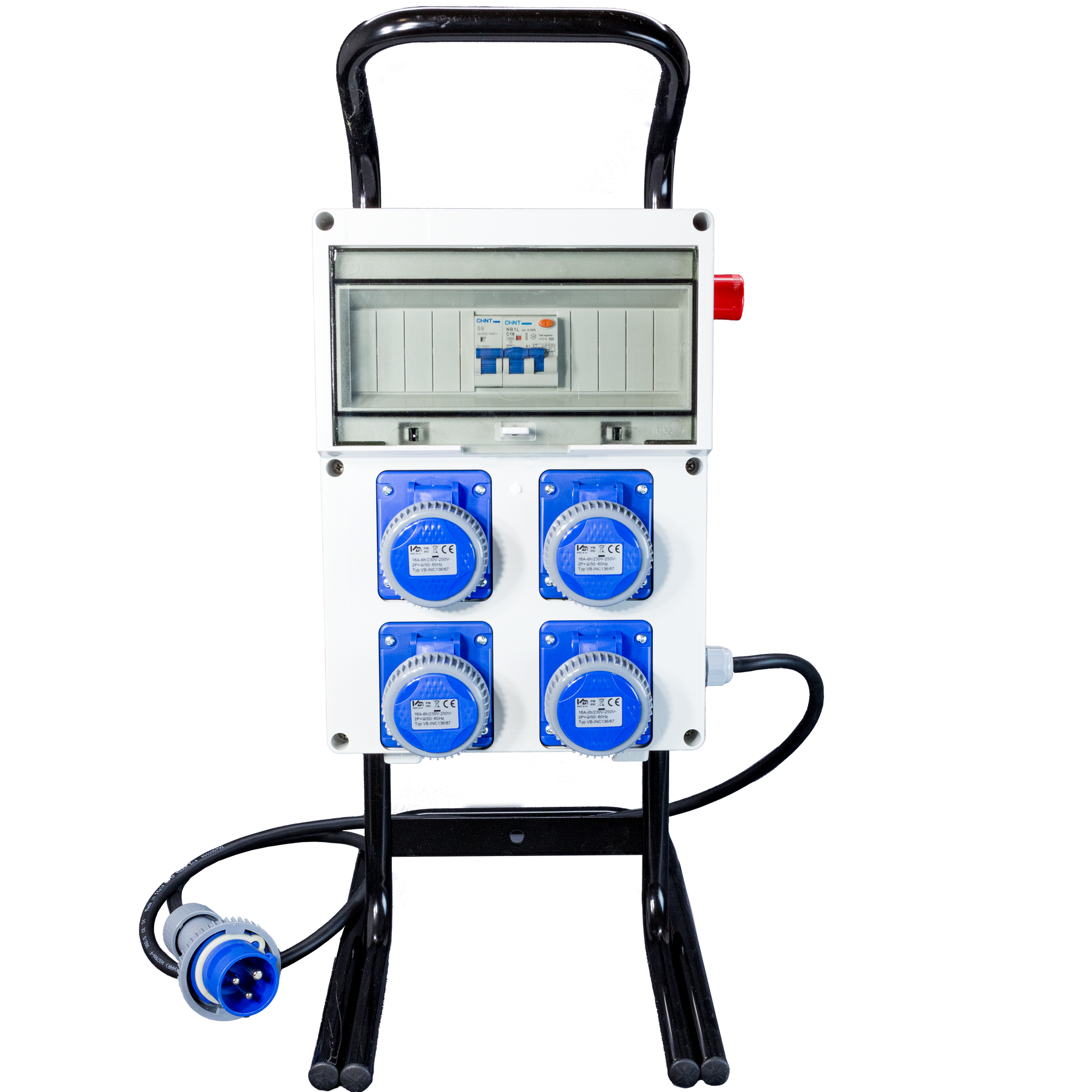

L'alimentazione più diffusa per i quadri elettrici portatili è l'alimentazione tramite cavo con spina (come il quadro in foto qui sotto).
tra i quadri alimentati tramite cavo con spina troviamo ulteriori differenze di alimentazione:
- trifase a 5 poli 16Ampere (la più utilizzata)
- trifase 5 poli 32Ampere
- monofase 220V 16Ampere
- monofase 220V 32Ampere (utilizzato nei quadri per i generatori)
Morsettiera Interna:
Questa tipologia di alimentazione si trova nei quadri senza spina, e quindi con alimentazione a morsettiera interna. in questa tipologia di quadro il filo terra può anche essere collegato tramite palina di terra direttamente al quadro. solitamente sono quadri più grandi e che necessitano di superare come corrente in ingresso i 10KW.
Un altra sostanziale differenza sono le prese in uscita:
partendo da un ingresso trifase 5 poli possiamo in uscita avere sia trifase che monofase e ogni presa può avere il suo magnetotermico dedicato.
Partendo invece da un Ingresso monofase avremo solo uscite monofase.
anche qui c'è differenza tra prese da 16 Ampere e 32 Ampere ma solitamente le prese sono per la maggior parte dei casi da 16 Ampere.
Come ultimo punto vi parlo degli optional:
i quadri possono avere diversi optional, ve ne mostro alcuni.
il più conosciuto è il fungo di emergenza ben visibile in questa foto.
poi possiamo trovare optional meno conosciuti ma utilissimi come la schuko aggiuntiva (che viene posizionata nella zona dei magnetotermici cosi da avere una presa civile in più senza perdere spazio nel quadro).
Possiamo trovare inoltre optional piu intelligenti come il sensore Archimede per la corretta messa a terra, Questo sensore rileva il collegamento della messa a terra e accende luce verde in caso di funzionamento corretto oppure inizia a suonare in caso di malfunzionamento. Questo ci garantisce una SICUREZZA elevata in quanto siamo sempre sicuri di avere una buona messa a terra e di conseguenza ci garantisce il funzionamento del "SALVAVITA".
Un altro optional molto utile nei quadri portatili è il cavalletto in acciaio che ci permette di tenere il quadro poggiato a terra in qualsiasi condizione.
